液压与气动:【液压知识】液压系统和液压阀的动画解析复杂工作原理

行业动态     |     2020-05-23
摘要:液压系统对于机械设备的作用,相当于心脏之于人的作用。凡是有机械设备的场合,大多都采用了液压技术,从民用到国防、由一般传动到精确度很高的控制系统,都有很广泛应用。

  液压系统对于机械设备的作用,相当于心脏之于人的作用。凡是有机械设备的场合,大多都采用了液压技术,从民用到国防、由一般传动到精确度很高的控制系统,都有很广泛应用。

  机械行业每天都会接触液压技术和液压系统,很多人对液压原理却一知半解,小编整理了一部分液压系统和液压阀的动画,让复杂工作原理看起来更加简单明了。

  液压系统主要分为传动系统和控制系统。液压传动系统的主要功用是传递动力和运动,输送液压油,液压油进入油缸的腔内,控制油缸活塞杆伸出或缩回来执行各种动作。

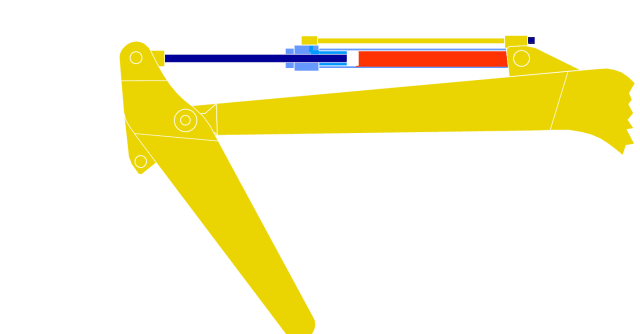

  如图示,油缸右边部分带活塞杆为有杆腔,另外一边为无杆腔。当液压油进入无杆腔,活塞杆被推出;当液压油进入有杆腔,活塞杆被退回。

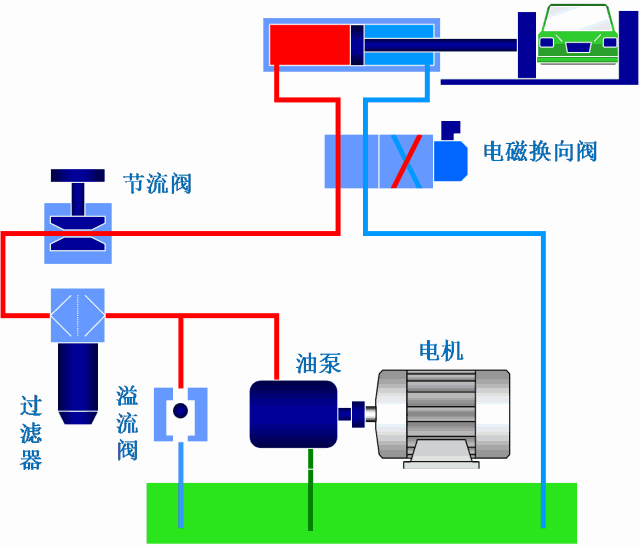

  上图为最简单的一套液压系统(或称液压泵站),油泵电机等组成动力源把油输送到油缸中,而电磁阀起到换向的功能,使得油缸活塞杆伸出,或者缩回。

  各部件作用

  ◆  油缸:执行元件;

  ◆  电磁换向阀:液路系统中用来实现液路的通断或液流方向的改变;

  ◆  流阀:通过改变节流截面或节流长度以控制流体流量;

  ◆  压力管路过滤器:清除或阻挡杂质,防止元件磨损或卡死;

  ◆  溢流阀:定压溢流、稳压、系统卸荷和安全保护作用;

  ◆  油泵:将原动机的机械能转换成液压能;

  ◆  电机:动力源。

  常见液压阀动画

  「单向阀」

  ▼

  「液动换向阀」

  ▼

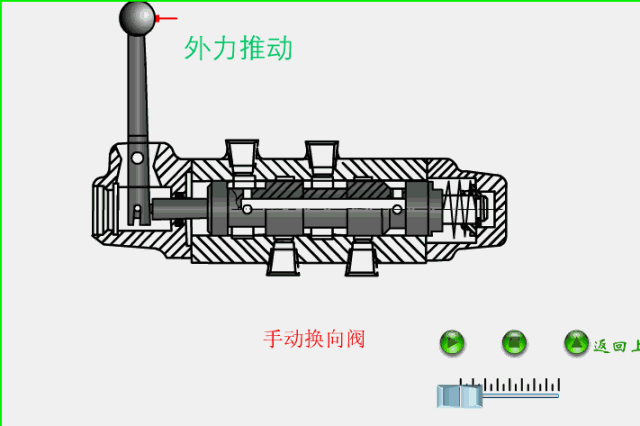

  「手动换向阀」

  ▼

  「三位五通换向阀」

  ▼

  「三位四通换向阀」

  ▼

  「二位二通换向阀」

  ▼

  「溢流阀」

  ▼

  「顺序阀」

  ▼

  「调速阀」

  ▼

  「机械手伸缩伺服机构」

  ▼

  液压系统主要分为传动系统和控制系统,应用非常广泛:

  ◆  轻纺工业:塑料注塑机、橡胶硫化机、造纸机、印刷机和纺织机等;

  ◆  汽车工业:消防车、液压高空作业车、液压自卸式汽车和液压越野车等均采用了液压技术;

  ◆  农业机械:采用液压技术也很广泛,如拖拉机、联合收割机、犁等;

  ◆  工程机械:普遍采用了液压传动,如振动式压路机、平地机、自行式铲运机、轮胎起重机、履带推土机、汽车起重机、轮胎装载机、挖掘机等;

  ◆  冶金工业:恒张力装置、带材跑偏、高炉控制、转炉控制、平炉装料、轧钢机的控制系统、电炉控制系统等;

  ◆  机床工业:目前机床传动系统有85%采用了液压传动与控制。如组合机床、剪床、压力机、拉床、刨床、铣床、磨床等;

  ◆  船舶工业:应用液压技术很普遍,如全液压挖泥船、打捞船、打桩船、采油平台、水翼船、气垫船和船舶辅机等。

  从民用到国防、由一般传动到精确度很高的控制系统,液压技术应用如此广泛,看了这些动画,有没有对其工作原理有更清晰的理解呢。

  随着我国装备制造业的兴起,液压系统的应用也越来越广泛。上到航空航天装备,下到民用机械装备,都可以看到液压系统的身影,在某些装备中,液压系统甚至发挥着关键性的作用。液压系统,看似高冷,其实离我们日常生活并不遥远。
1500吨(t)框架式内高压成形液压机

  兴迪源机械创立十年来,以液压和电控为主导,以金属成形智能液压装备为方向,以机、电、液、气、仪五位一体为手段,自主研发设计的智能液压装备及流体压力成形方案,节能、高效、自动化程度高,可以满足不同客户的个性化定制需求。目前,产品已远销海内外多个国家和地区,为打造中国液压装备自主品牌做出了重要贡献。
